ＰＩＣマイコン・ターゲットボードのチェック


ＰＩＣマイコン・ターゲットボードの部品・配線チェック
組立が完了したら、まず一息入れましょう。部品が回路図通りに接続されているか、ハンダ付けの不良はないか目視でチェックします。もし目視でハンダブリッジがありそうなところや、ハンダが付いているのかどうか分かり難いところがあれば、ハンディーテスターなどで導通チェックをします。時間があれば全配線が導通しているかどうかも調べておきましょう。
前ページではＩＣをソケットに差し込んで完成した写真を撮っていますが、電源を投入する前にＩＣ類は壊れやすいので、なるべくなら初めは付けないでおきます。まずハンディーテスタの抵抗測定レンジで電源ラインの抵抗値を測ります。もし数Ω〜数１０Ωとか低い値を示したら、明らかにどこかＧＮＤとショートしています。ショート個所を修正してください。
さて、＋１５Ｖ程度の電源を投入したら、ＬＭ３１７Ｔの出力端子の電圧を測定してみましょう。＋１３Ｖ程度になっているはずです。私のボードでは実測すると、少し低めで＋１２．８Ｖでした。この＋１３ＶはＰＩＣの書込用の電圧になりますので、±０．２５Ｖの範囲、すなわち＋１２．７５Ｖ〜１３．２５Ｖの範囲に入っている必要があります。ＬＭ３１７Ｔの出力電圧ＶＯＵＴは、
ＶＯＵＴ＝VREF（１＋Ｒ２／Ｒ１）で計算されます。
ここで、ＶＲＥＦ＝１．２５〜１．３０Ｖ、Ｒ１はＯＵＴ端子とＡＤＪ端子間の抵抗で、Ｒ２はＡＤＪ端子とＧＮＤ間の抵抗です。設計では、Ｒ１＝１２０Ω、Ｒ２＝１．１ｋΩでしたので、
ＶＯＵＴ＝（１．２５Ｖ〜１．３０Ｖ）×（１＋１１００Ω／１２０Ω）＝１２．７Ｖ〜１３．２Ｖ
という計算で、若干低めに設定されていましたが、実測電圧は規定の範囲に入っていましたのでこの設計でＯＫです。
次に、電源レギュレータ７８０５の出力電圧を測定してみましょう。＋５Ｖ程度になっているはずです。私のボードでは実測すると、少し低めで＋４．９８Ｖでした。この電圧は概ね＋５Ｖ程度あればよいです。ここでＩＣソケットの＋５Ｖ電源端子にテスターを当てて、この電圧が出ているかどうかもチェックしておきましょう。一方、電源ランプの発光ダイオードは光っているでしょうか？また、ＰＩＣのＩ／Ｏポートチェック用の発光ダイオードは、この段階ではすべて消灯しているはずです。以上、電源周りのチェックが終わった段階で、ソケットにＩＣを差し込んでください。


ＰＩＣライター側の動作チェック（ＰＩＣＷＷ使用）
次にＰＩＣライター側の動作チェックをします。書き込む以前に自作のPICライターが正常に動作しているかどうか調べることができるライターソフトがあります。それが石島さん作のＰＩＣＷＷ（PIC Writer for Windows）です。オプションとしてライタボードのテストが実施できるようになっています。PICライターがうまく動かないときに、「ライターが動いていないのか、プログラムがおかしいだけなのかわからない」という悩みを解消する機能となっています。チェック内容は、パラレルポートに指定したデータを出すだけのものですが、とても重宝すると思います。
使い方の詳細は、下記の石島さんのホームページをご覧ください。

http://www.ops.dti.ne.jp/~ishijima/sei/picww/picww_index.htm

2000.8.26のバージョンはVer2.24です。PICWW224.lzhをダウンロードし解凍してください。ＰＩＣＷＷ．ＥＸＥを実行すると下記のような画面が左上に表示されます。

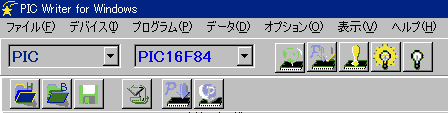

図１．　ＰＩＣＷＷの左上部分の画面表示

ここで、オプション（Ｏ）の書き込み設定（Ｗ）...を選ぶと、図２のような書き込み設定の画面が現れます。

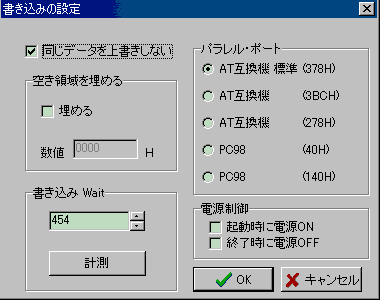

図２．　ＰＩＣＷＷ　書き込み設定画面

ここでは、書き込みＷａｉｔの設定と、ご自分のパソコンのパラレル・ポートの設定を選択します。書き込みＷａｉｔの設定ですが、計測で示した４５４という値では、うまく書き込みができませんでした。石島さんにお聞きしたところではPICWWでは、ループでWaitを作っているそうです。そのループ数を決めるのが書き込みWaitです。このあたりの設定は、大きくすればするほど書き込みが遅くなりますが、計測した値よりもWaitを大きくするように設定した方が安定に書き込みができるようです。Ｗａｉｔの設定の目安ですが、私が使用しているクロックスピード４５０ＭＨｚのパソコンでは、Ｗａｉｔを８００程度まで大きくすると安定に書き込むことができました。

次に、オプション（Ｏ）のライターのテスト（Ｔ）...を選ぶと、ライターにＰＩＣが接続されていないことを確認するメッセージが表示され、ＯＫをクリックすると図３のようなライターのテスト画面が表示されます。

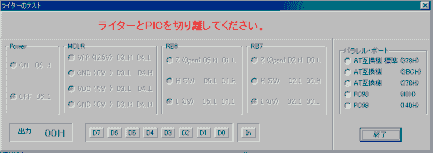

図３．　ＰＩＣＷＷ　ライターのテスト画面

ここで、まずご自分のパソコンのパラレル・ポートを選択します。私の場合は、ＡＴ互換機　標準（３７８Ｈ）でした。パソコン側とＰＩＣライター（３６ピン・コネクタ）とをプリンターケーブルで接続します。設定の初期値は、出力が００Ｈと表示されており、Ｄ０〜Ｄ６までの設定はＬになっています。すなわち、
Ｐｏｗｅｒ：ＯＦＦ［Ｄ６...Ｌ］
ＭＣＬＲ：ＶＤＤ（５Ｖ）［Ｄ３...Ｌ，Ｄ４...Ｌ］
ＲＢ６：Ｌ（０Ｖ）［Ｄ５...Ｌ，Ｄ１...Ｌ］
ＲＢ７：Ｌ（０Ｖ）［Ｄ２...Ｌ，Ｄ０...Ｌ］
です。ＰＩＣＷＷライターのテスト画面表示の下欄に、Ｄ７と記載がありますが、このポートはチェック未使用となっています。それでは、順番にＰＩＣライター側の動作チェックをしていきましょう。表１にチェックのポイントを記載しておきますので参考にしてください。

ここで、気が付いた注意点を記載しておきます。
表１のＤ４（パラレルポート・６番ピン）ですが、Ｈ設定で実測すると本来は約４．６Ｖのはずが約３．３Ｖになっていました。これはライター部の回路構成をみると、（Ｄ４）→（２．２ｋΩ）→（ダイオード）→（トランジスタのベース）を通してパラレルポートから約１ｍＡもの電流が流れるためです。この電流によりポートの電圧降下が発生しています。ライターと接続しないときのパラレルポートの電圧を直接測定すると約４．６Ｖでした。この程度の電圧降下ではライターの動作には影響しないようですが、パソコン側のパラレルポートの故障が心配な人は、２．２ｋΩの抵抗を少し大きくした方がよいかもしれません。
テスト番号９のＲＢ６：Ｈ（５Ｖ）ですが、ＲＢ６の端子電圧を実測すると約３．６Ｖになります。これは、７４ＬＳ２４４の最大出力電圧が約３．６Ｖであるためです。電源電圧が５Ｖのとき、一般にＬＳ−ＴＴＬのＨレベルの最小出力電圧は約３Ｖですので正常動作といえます。


次へは、ＰＩＣＷＷを使ってプログラムの書き込みを行います。

---

---
